Estructura atòmica del coure: 29 Protons, 35 Neutrons al nucli, i un electró que "flota" al darrer nivell.
Un electró, que es pot representar com "e-" és una càrrega elèctrica negativa.
Es diu que un cos està carregat elèctricament de forma positiva o negativa si té un defecte o un excés d'electrons respectivament. Es pot aconseguir aquest desequilibri d'electrons en alguns cossos fregant-los amb força. Quan es fa això per exemple amb l'ambre ("àmbar"), i l'efecte que s'observa és que alguns cossos lleugers, com per exemple cabells, plomes o fils de llana, es veuen atrets per la peça d'ambre.
Un generador de Van der Graaf crea aquest efecte sobre una bola metàl·lica buida.
La part de la física que estudia els cossos carregats elèctricament és l'electrostàtica. Una manifestació electrostàtica en la natura són els llamps.
Materials com el coure tenen una estructura química cristal·lina, en la que els electrons del darrer nivell són compartits per tots els àtoms. Això permet que aquests electrons es desplacin per dins aquest cos. L'electricitat és exactament això: el desplaçament de càrregues elèctriques.
01-1-2
Comportament
dels materials
davant de la conducció d’electricitat
1) Materials conductors. Com el coure, que permet que els electrons es desplacin entre els seus àtoms. La majoria de metalls són conductors. També ho és l'aigua. La capacitat de conducció elèctrica no sempre és igual. Un material és més o menys conductor segons la seva resistència elèctrica. Aquesta resistència és una de les magnituds elèctriques que s'han de conèixer, depen de l'estructura atòmica del material, i es mesura en Ohms(Ohms, Ω). El coure té una resistència elèctrica molt baixa. L'aigua també és un material conductor.
2) Materials aïllants (també anomenats dielèctrics), que no permeten el pas dels electrons a través d'ells. Exemples en són la majoria dels plàstics, la fusta, els materials petris. L'aire també és aïllant, però quan hi ha dos cossos amb molta diferència electrostàtica entre ells, poden "saltar electrons" d'un a l'altre, i l'efecte que s'observa és una guspira ("chispa").
En
electrotècnia, els conductors més habituals
són fils de coure, recoberts per un
aïllant plàstic.
Camp gravitatori. És un camp atractiu, es dona entre masses | Camp electrostàtic. És atractiu/repulsiu. Es dona entre càrregues elèctriques. | Camp magnètic. És atractiu/repulsiu amb polaritat. Es dona entre cossos magnètics (imants) |

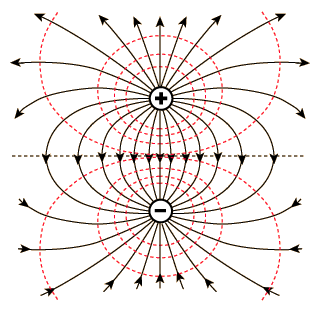

Les càrregues d'igual signe es repel·leixen, i les de signe contrari s'atrauen. Les línies indiquen cap a on es mouria una càrrega positiva si la col·locam en qualsevol punt. | ||
La terra és un cos de gran massa que atrau tots els cossos que té a prop amb molta més intensitat que aquests cossos atrauen la terra.El cos que atrau a la terra, i també als altres planetes, és el sol. |
La terra, a la vegada que genera un camp gravitatori, també funciona com un imant enorme, i genera un camp magnètic. |
|
El camp gravitatori és un bon exemple per a entendre els altres dos camps que hem d'estudiar. | Aquests dos camps, l'electrostàtic i l'electromagnètic, són els que intervenen en l'electrodinàmica, el desplaçament de càrregues elèctriques. |
Dins un camp de força generat per un objecte, es diu que en un punt qualsevol hi ha una energia potencial, que actuaria sobre un altre objecte situat dins el camp.
Exemple: La terra genera un camp gravitatori. A un altura , hi ha un potencial gravitatori. Si es col·loca un altre cos en aquesta altura h, (la qual cosa requereix un treball, entregar uan energia) a aquest cos se li ha donat una energia potencial gravitatòria. El cos "retorna" aquesta energia quan se li permet fer el moviment de caure. Aquesta energia potencial és més gran quan més pesat és el cos i quan major és h. Quan l'altura és zero, el cos que s'hi col·loca no té cap energia potencial gravitatòria.
En el context en què estam, la paraula "potencial" s'ha d'entendre en el seu sentit de "possibilitat de fer una cosa"

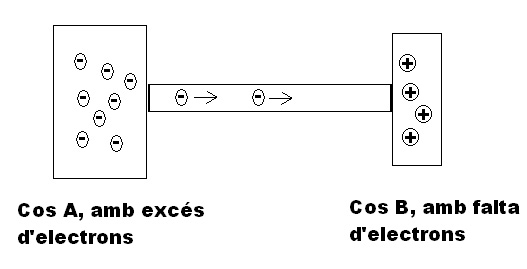

El potencial electrostàtic és semblant al potencial gravitatori, però actua sobre càrregues elèctriques, que només es poden moure a través d'un material conductor. Si un cos A té un excés d'electrons, és a dir, de càrregues negatives, té un potencial electrostàtic Va. Si a un altre cos B li passa el contrari, li falten electrons, i té més càrregues positives que negatives, tendrà un potencial electrostàtic Vb.
La diferència de potencial electrostàtic entre aquests dos cossos A i B també es diu tensió elèctrica, voltatge, o força electromotriu (f.e.m) i es mesura en Volts (V). També es pot escriure Va-Vb. Un major voltatge ente dos cossos indica que entre ells dos hi ha una major diferència de càrrega eletrostàtica.
Haviem dit abans que la resistència que algun cossos oposen a que l'electricitat els travessi és també una magnitud elèctrica, aquesta mesurada en Ohms. Si amb fils de material conductor conectam una resistècia elèctrica amb dos punts de diferent potencial electrostàtic (que poden ser el amteix cos o no), tenim el que es diu un circuit elèctric.

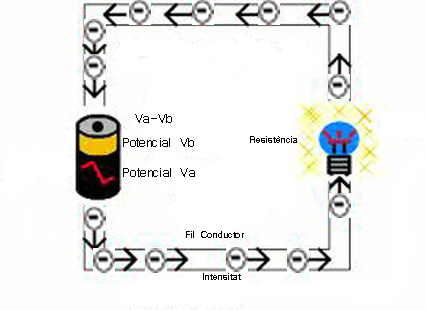

Així, els tres elements que conformen un circuit elèctric són:
(1) un equip que entrega voltatge, productor o acumulador d'electricitat, que té dos punts de conexió entre els quals hi ha una diferència de potencial electrostàtic (Exemple: una pila de 5V, dins ella hi tenim aquests dos cossos A i B). A un d'ells es conecta un
(2) fil conductor per on es desplacen els electrons. A l'altre punt de conexió es conecta el fil per a què hi retornin, després de travessar una
(3) resistència. Aquesta resistència que s'oposa al pas del corrent elèctric normalment pateix algun efecte. (Exemple: una bombeta de incandescència, a la qual se li escalfa el filament que travessen els electrons fins que brilla i fa llum)
La següent
taula resumeix les tres magnituds
elèctriques
fonamentals, les relaciona amb els tres elements del circuit
elèctric, explica les seves unitats de mesura, i
introdueix
la relació que hi ha entre elles, la Llei d'Ohm.
Magnitud |
Unitats |
Fòrmula
que les relaciona: |
|
Diferència
de potencial,
ddp, tensió, voltatge
o força
electromotriu,
f.e.m. Sempre
fa
referència a dos punts A i B. En les fórmules
s’anomena normalment VA
-VB,
però la forma abreujada és V |
És
la diferència de potencial electrostàtic entre
dos punts. Piles,
bateries, dinamos, generadors de corrent altern. |
Volts,
V |
Llei
d’Ohm I
= V / R o
bé I
= (VA-VB)/
R altres
expressions: V
= I
· R R = V / I |
Intensitat En
les formules s’anomena I
(d’intensitat) o A
(d’amperatge) |
És
“la quantitat
d’electrons que circulen pel circuit en un moment
donat”.
Es relacionaria amb “el gruix del fil conductor”:
Com més gruixut, més intensitat admet. |
Amperis,
A |
|
Resistència |
És el grau d’oposició que presenta un cos a que l’electricitat el travessi. És una característca dels equips consumidors d’energia elèctrica. |
Ohms, Ω |
* PROBLEMES A RESOLDRE: Llei d'Ohm
Per a consolidar coneixements, aquí tenim una Taula de magnituds físiques.
02-1-5 Potència i energia elèctriques
Des
del
punt de vista físic, l’energia
es defineix
com la capacitat de realitzar un treball.
El treball
és, des del mateix
punt de vista físic, el que “costa”
desplaçar
un cos des d’un lloc concret a un
altre. És a dir,
un treball,
en principi, implica un moviment. Es pot dir,en certa
manera, que “el
treball és l’energia
quan
es manifesta”.
És per això que com a magnituds
físiques, treball
i energia
són equivalents, i es
poden
mesurar en les mateixes unitats.
Les
fonts
de producció d’energia són multiples i
molt
diverses (petroli, moviment del vent, fusió nuclear,
radiació solar, aliments i
matèria orgànica en general…).
És per
això que les unitats que s’utilitzen per
a mesurar l’energia també són moltes i
diverses.
Donat, però, que mesuren el
mateix, sempre hi ha una equivalència numèrica
entre
elles.
En
electrotècnia
(i en mecànica
també) tenim dos
tipus d’aparells
segons el que facin amb l’energia la
“subministren”
o la “consumeixen”.
Això coincideix plenament amb el que abans hem anoment “equips productors
d’electricitat” i
“equips
consumidors d’electricitat”.
Així, per exemple, una pila “subministra”
una certa quantitat
d’unitats d’energia, que distribueix per un fil
conductor,
i una bombeta “consumeix”
aquestes unitats
d’energia.
L’energia
és, doncs, algo que
es
produeix, es distribueix i es consumeix, i que, té un cost econòmic.
Magnituds |
Unitats |
Fórmules |
Potència |
1 Watt
= 1 volt * Amperi 1
Kilowatt =
103
Watts 1
Megawatt = 103
Kwatts |
P=V·I |
Energia |
Kilowatt·hora |
E = P * temps |
Per
aproximar la idea, el kilowatt·hora costa aprox.
unes 0,21 € (setembre 2020)
A més de l'energia consumida, en les factures també es cobren tres altres coses: la potència contractada, el lloguer d’equips de mesura, i els imposts (impost elèctric i IVA).
Factura 1, exemple de factura domèstica, amb 4.6 kw de potència contractada.
Factura 2, exemple de factura d'un local comercial, amb 13.6 kw de potència contractada.
Per a saber la potència contractada en un domicili, podem buscar a la caixa d'interruptors automàtics on es conecten els cables elèctrics que arriben de l'exterior. El primer de tots sol ser l'ICP, Interruptor de control de potència, que no deixa passar més amperatge que el que la instal·lació pugui suprotar. Pot ser de 20A, 25A, 30A... El corrent comercial és de 220V, així que la màxima potència de consum simultani en tota la instal·lació serà el producte d'aquest valor del límit l'ICP per aquest voltatge. Exemples: 20A*220V=4400W=4.4Kw 25A*220V=5500w=5.5Kw
