Elements d'estructures arquitectòniques

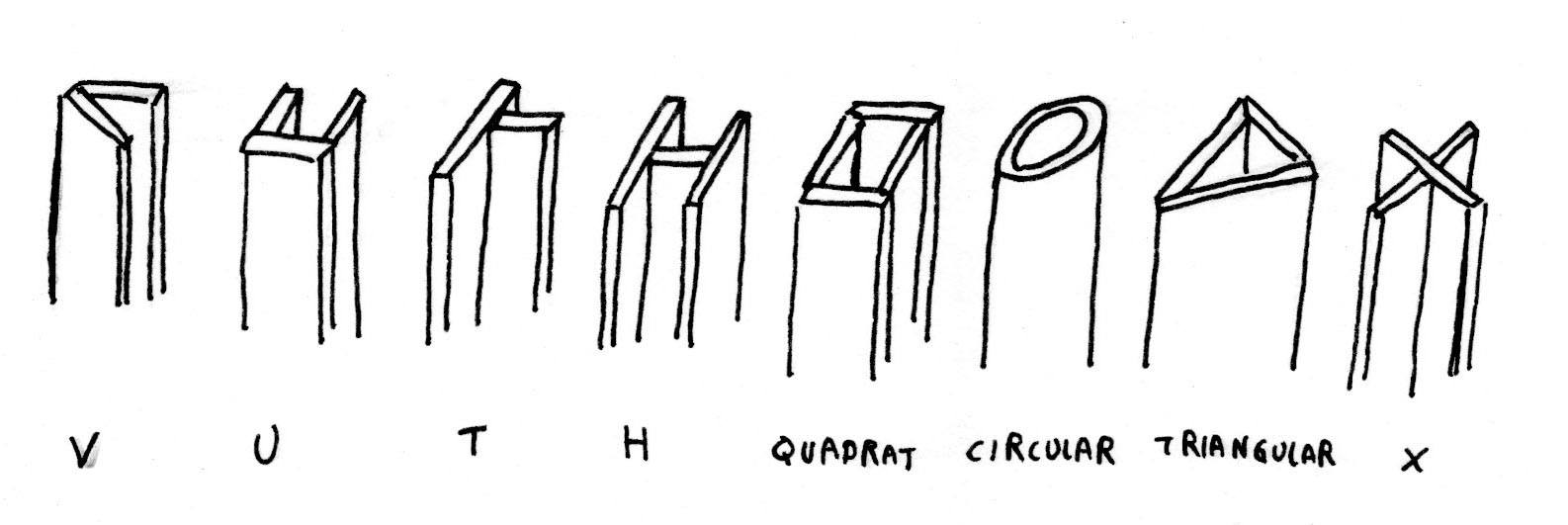

01 PERFILS. Es poden usar per a columnes o bigues.

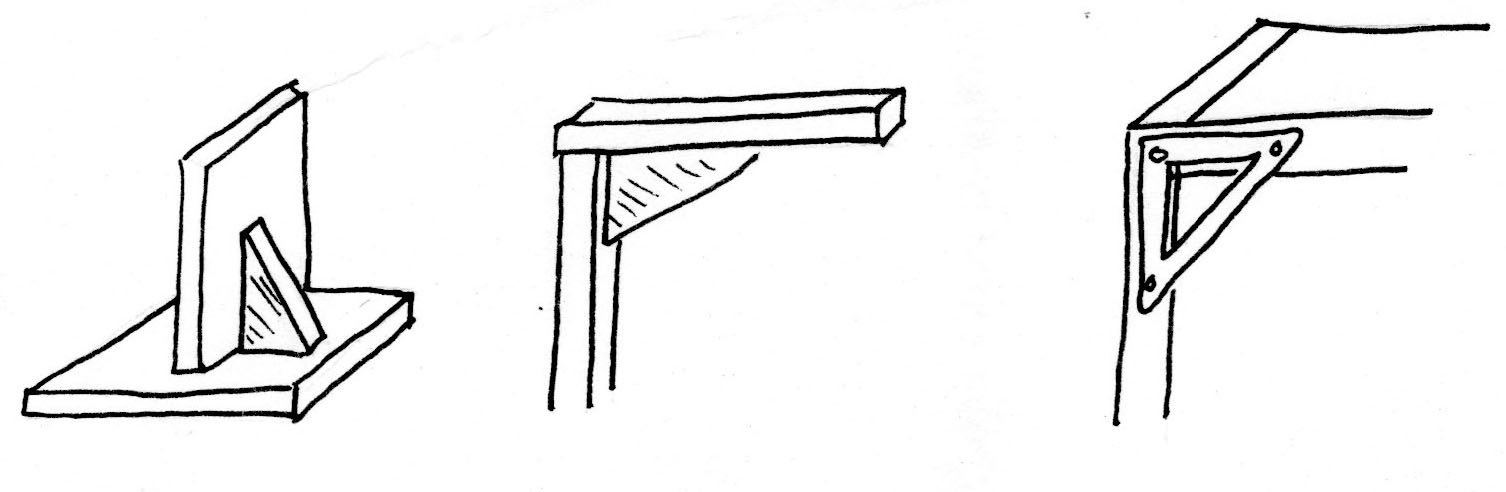

02 ESCAIRES. S'usen per a reforçar unions de perfils o plaques en angle recte.
03 TIRANTS. S'usen per a assegurar estructures, suportant forces de tracció. Amb cordes o cables.
04 Detall de BIGUES per a sostres

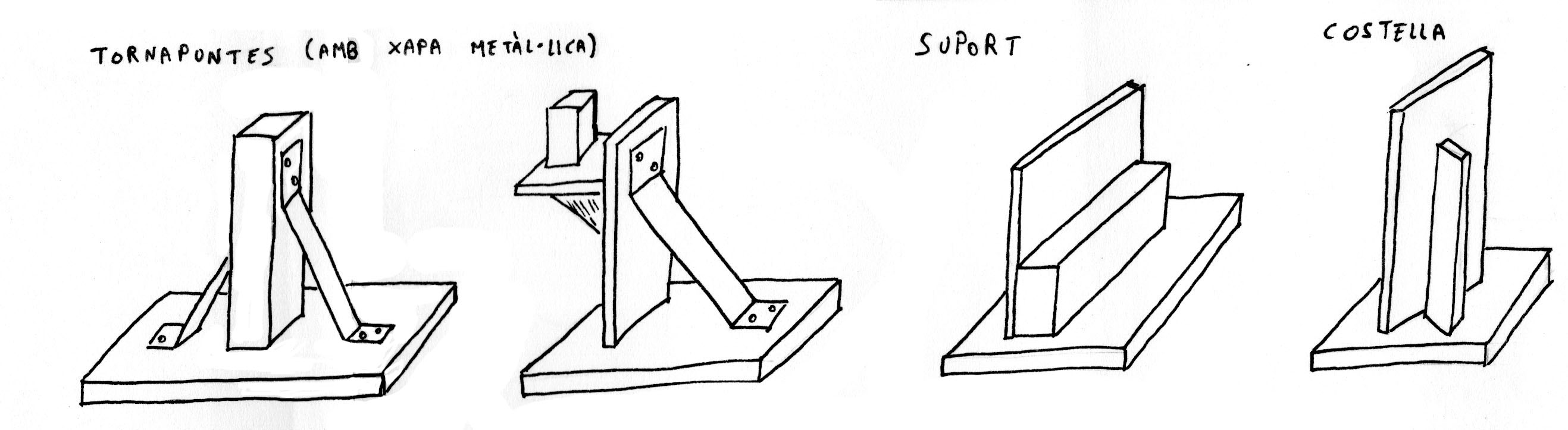

05 TORNAPUNTES, SUPORTS I COSTELLES. Per a assegurar estructures, suportant forces de compressió o de deformació.
06 TRIANGULACIÓ I ESTABILITAT
Si s'aplica una força sobre el vèrtex d'un triangle,
la unió no es deforma. La seva resistència és la dels perfils. En
canvi, sobre angles rectes, els punt d'unió són punts febles.

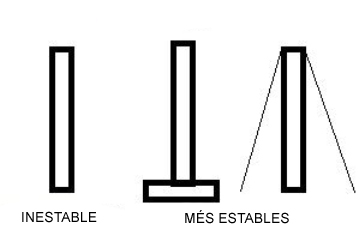

Una estructura és estable si no té propensió a caure. Les dues tècniques per a augmentar l'estabilitat d'una estrucutra són:
a) Eixamplar la base
b) Subjectar l'estructura amb tirants

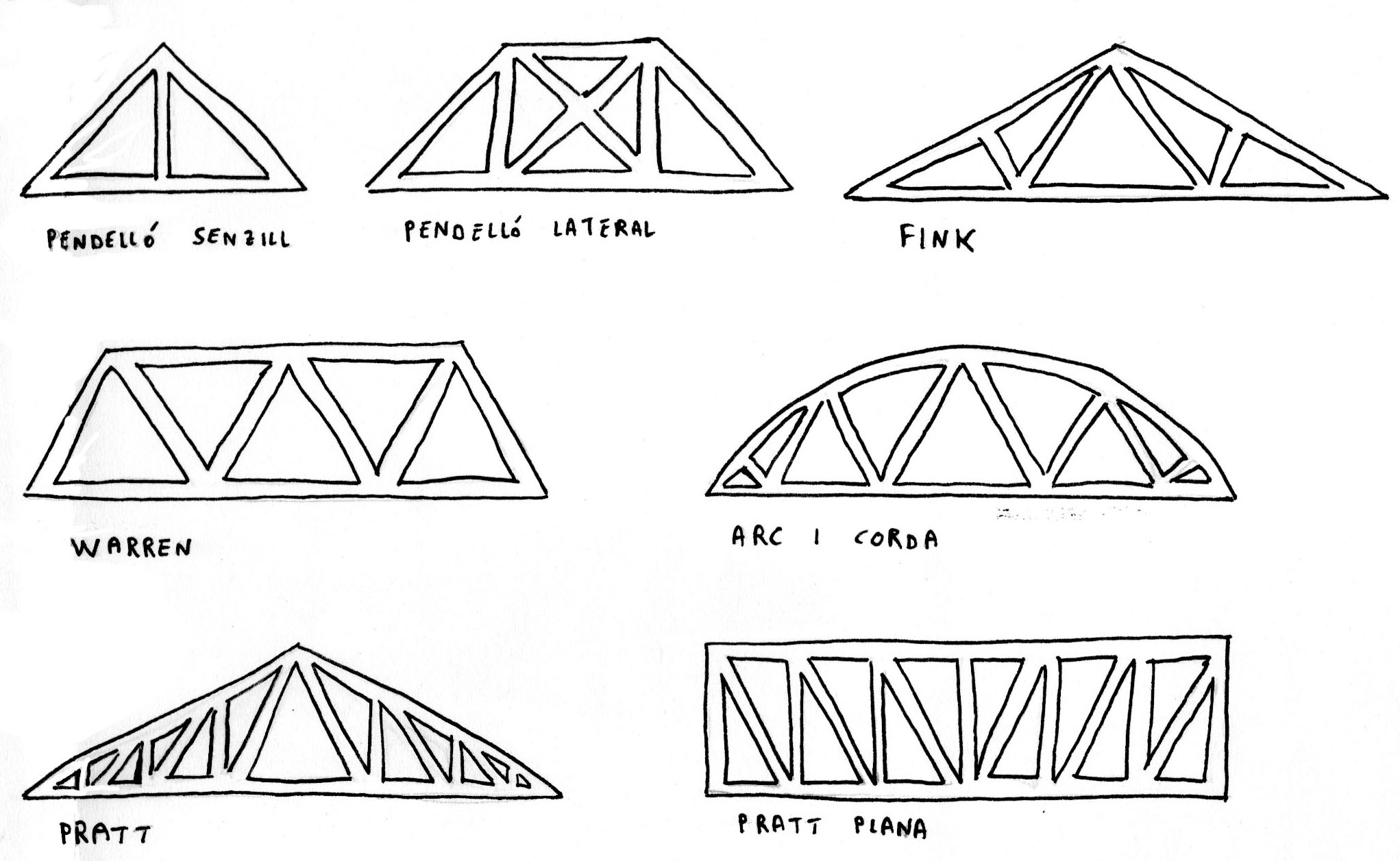

07 EXEMPLES D'ESTRUCTURES POLIGONALS basades en TRIANGLES per a ponts, baranes i sostres.
